砌體結構加固設計之增設砌體扶壁柱加固方法

11.1 計算方法

11. 1. 1 本章規定僅適用于抗震設防烈度為6 度及以下地區的砌

體墻加固設計。

11. 1. 2 增設砌體扶壁柱加固墻體時，其承載力和高厚比的驗算應按

現行國家標準《砌體結構設計規范>> GB 5則3 的規定進行。當扶壁

柱的構造及其與原墻的連接符合本規范規定時，可按整體截面計算。

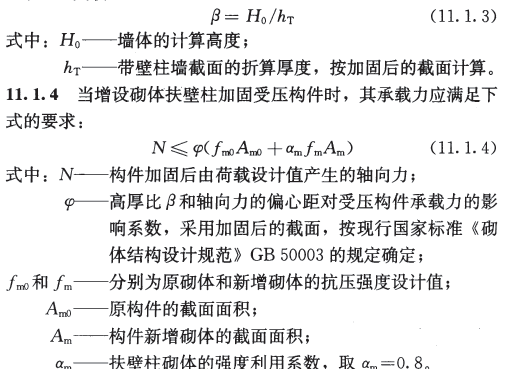

11. 1. 3 當增設砌體扶壁柱用以提高墻體的穩定性時，其高厚比

可按下式計算:

11.2 構造規定

11.2.1 新增設扶壁柱的截面寬度不應小于2ωrnrn，其厚度不應小120mm (圖11.2. 1)。當用角鋼-螺栓拉結時，應沿墻的全高和內外的周邊，增設水泥砂漿或細石混凝土防護層(圖1 1. 2. 3) 。

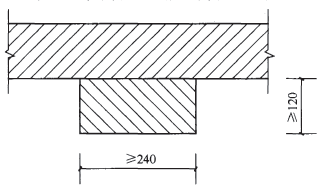

圖1 1. 2. 1 增設扶壁柱的截面尺寸

當增設扶壁柱以提高受壓構件的承載力時，應沿墻體兩側增設扶壁柱。

11.2.2 加固用的塊材強度等級應比原結構的設計塊材強度等級

提高一級，不得低于MU15; 并應選用整磚(砌塊)砌筑。加固

用的砂漿強度等級，不應低于原結構設計的砂漿強度等級，且不

應低于M5。

11.2.3 增設扶壁柱處，沿墻高應設置以2 cf>12mm 帶螺紋、螺帽的鋼筋與雙角鋼組成的套箍，將扶壁柱與原墻拉結;套箍的間距不應大于500mm (圖1 1. 2.3) 。

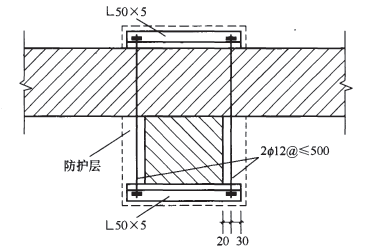

圖1 1. 2. 3 砌體墻與扶壁柱間的套箍拉結

11.2.4 在原墻體需增設扶壁柱的部位，應沿墻高，每隔

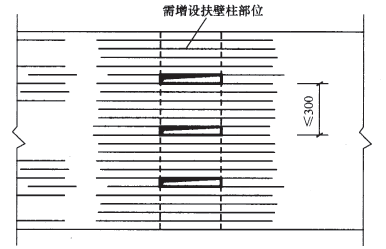

300mm 鑿去一皮磚塊，形成水平槽口(圖1 1. 2. 的。砌筑扶壁

柱時，槽口處的原墻體與新增扶壁柱之間，應上下錯縫，內外搭

砌。磚砌體接樓時，必須將接搓處的表面清理干凈，澆水濕潤，

用干捻砂漿將灰縫填實。

圖11.2.4 水平槽口

11.2.5 扶壁柱應設基礎，其埋深應與原墻基礎相同。
